概述：
我公司是專業制造螺旋板式換熱器的廠家，有卷制螺旋板式換熱器的大型專機。制造工藝先進，經驗豐富，確保可靠的產品質量。螺旋板式換熱器廣泛應用于石油化工、食品、制藥、機械、供熱和廢氣廢液的熱回收等領域。典型應用是酒精加工和焦化企業的貧富油熱交換工藝。
螺旋板式換熱器與其它類型換熱器相比的特點是，傳熱流道長、流道間距較大、流阻較小、耐高溫、不易泄漏。因此換熱效率較高，換熱后冷介質的溫度容易接近熱介質溫度，適于粘稠性物料和含有顆粒性物料的加溫或降溫處理，但不適于含纖維性物料換熱。螺旋板式換熱器也適用于有機化合物蒸汽的冷凝加工。
基本構造和工作原理：
螺旋板式換熱器是由兩張較長的鋼板疊放在一起卷制而成的，板間均布地焊有使其產生一定流道間距的定距柱，定距柱也起到支撐鋼板耐流體壓力的作用，又有使流體在流動時產生湍流從而提高換熱器效率的作用。相鄰的兩流道流通兩種溫度不同的流體介質，通過螺旋換熱板進行傳熱，達到換熱的目的。兩流道的間距根據流量的大小確定，可以相同，也可不同。
對于換熱的兩種介質，如果都是液體，在螺旋板式換熱器的流道內要按逆流方式流動。所謂逆流是指進行換熱的兩相鄰流道內的兩種液體，沿螺旋流道彼此相反的方向流動，這樣能使兩種流體介質之間始終保持一定溫差，從而達到傳熱效果。
對于換熱的兩種介質，一種是液體，另一種是氣體，則它們在螺旋板式換熱器內要按錯流方式流動，即液體在換熱器內沿螺旋方向流動，而氣體沿換熱器的軸向直接通過，這主要是考慮到氣體的特點，氣體一般要求流量大，阻力小，或有的是用于蒸汽冷凝，因此一般不讓氣體沿螺旋方向流動。

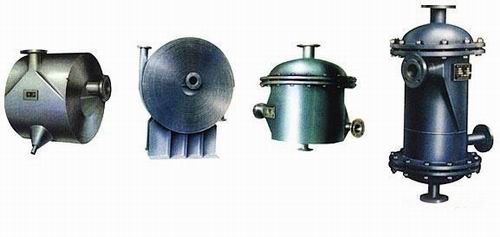

類型：
1、不可拆式：
卷制后的螺旋板式換熱器，其兩端焊死，不可拆卸，形成固定結構，流道內部不可觸及。它適用于不易堵塞的流體換熱。不可拆式又分臥式和立式的結構。
2、可拆式：
卷制后的螺旋板式換熱器，每端只將一個流道焊死，而另一個流道開放，然后在端面上加端蓋加以密封，其端蓋可以拆卸，從而可以清理流道內部。它適用于易堵塞的流體換熱。
3、特殊形式：
有些化工上用的螺旋板式換熱器，根據加工工藝的要求，需要特殊結構，兩端帶有封頭、端蓋或兩個換熱器串連在一起，結構不一，由我公司的設計部門按用戶的實際要求進行設計。
構成螺旋板式換熱器的主換熱材料，主要分為碳鋼和不銹鋼兩大類，碳鋼的螺旋板材料為Q235-A或Q235-B；不銹鋼的螺旋板材料主要有 0Cr18Ni9（304）和 00Cr17Ni14Mo2（316L）。
選型計算：
1、熱負荷：Q=qv1ρ1Cp1(T1-T2)/3.6=qv2ρ2Cp2(t2-t1)/3.6
其中：Q—熱負荷，單位：W（1Kcal/h＝1.163W）；
Cp1—熱介質的比熱容，單位：KJ/Kg℃；
Cp2—冷介質的比熱容，單位：KJ/Kg℃；
qv1—熱介質的流量，單位：m3/h；
qv2—冷介質的流量，單位：m3/h；
T1—熱介質的進口溫度，單位：℃；
T2—熱介質的出口溫度，單位：℃；
ρ1—熱介質的密度，單位：Kg/m3；
ρ2—冷介質的密度，單位：Kg/m3；
t1—冷介質的進口溫度，單位：℃；
t2—冷介質的出口溫度，單位：℃
2、對數平均溫差：（單位：℃） Δtm＝(T1-t2)-(T2-t1)/ln[(T1-t2)/(T2-t1)]
當熱介質進出口溫差與冷介質進出口溫差相等時，采用算術平均溫差：（單位：℃） Δtam＝(T1+T2)-(t1+t2)/2
3、換熱面積：F＝uQ/KΔtm
其中：F—螺旋板式換熱器的換熱面積，單位：m2；
u—污垢系數，1.1—1.2；
K—總傳熱系數，單位：W/m2℃；K值可按下面數值選取：水—水、水—蒸汽：1500—2000；油—水、油—蒸汽：300—600；水—有機蒸汽：500—1000；水—煙氣、水—空氣：30—100。
4、換熱器流道內介質流速：Vb1＝qv1/3600A1 Vb2＝qv2/3600A2
其中：Vb1—熱介質在其換熱流到內的流速，單位：m/s；
Vb2—熱介質在其換熱流到內的流速，單位：m/s；
A1：熱介質換熱流道橫截面積，單位：m2，A1＝0.9Bb1，其中：B為螺旋換熱板寬度，b1為熱介質換熱流道的間距寬度，單位：m；
A2：冷介質換熱流道橫截面積，單位：m2，A2＝0.9Bb2，其中：B為螺旋換熱板寬度，b2為冷介質換熱流道的間距寬度，單位：m；
螺旋板式換熱器流道內介質流速，對于液體0.8—2m/s，對于氣體5—15m/s。
性能及其型號的表示方法：
1、螺旋板式換熱器的設計溫度范圍：
a）不可拆螺旋板式換熱器設計溫度范圍按鋼材允許的使用溫度確定；
b）可拆螺旋板式換熱器的設計溫度范圍按墊片允許的使用溫度確定。
2、一般螺旋板式換熱器的設計壓力PN≤2.5MPa。

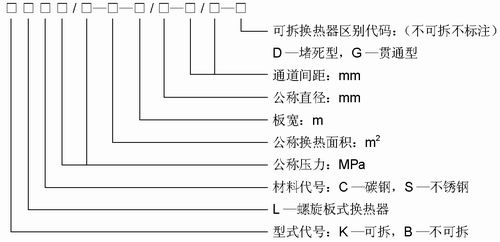

3、螺旋板式換熱器型號表示方法如下：
4、型號表示的示例：
a）不可拆螺旋板式換熱器，材質為碳鋼，設計壓力1.6MPa，公稱換熱面積50m2，螺旋板寬1.0m ，公稱直徑1000mm，兩個螺旋通道間距分別為10mm和14mm，其型號為：BLC1.6—50—1.0/1000—10/14
b）堵死型可拆螺旋板式換熱器，材質為不銹鋼，通道1設計壓力0.6MPa，通道2設計壓力1.6MPa，公稱換熱面積50m2，螺旋板寬1.0m，公稱直徑1200mm，兩個螺旋通道間距都為14mm，其型號為：KLS0.6/1.6—50—1.0/1200—14—D
安裝、使用與維護：
1、安裝：螺旋板式換熱器應按設計圖紙安裝連接。基礎應是專門設計的強度較高的混凝土基礎。周圍應留有足夠的空間，以便使用和檢修，地下應設有地漏排水道。
2、使用：使用中不得超出設計的壓力和溫度。運行之前應先用清水沖洗換熱器流道。在液體介質進口之前應設有過濾器，避免帶有纖維性物質進入換熱器，以免發生流道堵塞。
3、維護：在日常使用中要定時檢查，停用后要及時清理流道內的殘存物質。如流道內發生結垢或堵塞，可用蒸汽吹掃來清理，也可根據結垢的成分用化學堿溶液或酸溶液進行清洗。
詳細資料請參閱產品說明書
